EMC外圍電路常用器件的特性及選型要點

壓敏電阻和氣體放電管作業原理相同嗎，它們各有什么優缺點？共模電感、差模電感會影響EMS嗎？為什么要用X電容、Y電容，二者是否能夠相互替換？NTC放在哪里適宜？本文簡略總結EMC外圍電路常用器材的特性及選型留意事項。

一、壓敏電阻
壓敏電阻的選型重要的幾個參數為：大答應電壓、大鉗位電壓、能接受的浪涌電流。

首先應確保壓敏電阻大答應電壓大于電源輸出電壓的大值；其次應確保大鉗位電壓不會超越后級電路所答應的大浪涌電壓；后應確保流過壓敏電阻的浪涌電流不會超越其能接受的浪涌電流。

其他參數如額定功率、能接受的大能量脈沖等，經過簡略驗算或?qū)嶒?yàn)即可確定。應留意，壓敏電阻存在性能衰減的問題。

二、氣體放電管
氣體放電管屬于開關型器材，相關于壓敏電阻，它有一些差異特性，如導通延時長、導通后需求續流、極間電容小、絕緣電阻高、泄露電流小等，因而常和壓敏電阻串并聯運用。例如串聯時，能夠解決壓敏電阻泄露電流大、長期運用性能衰減或失效的問題；并聯時，加快維護電路響應時刻，氣體放電管擊穿后分掉大部分電流。

三、TVS
相同作為維護器材，TVS與壓敏電阻和氣體放電管比較，響應速度更快，耐浪涌沖擊能力較差，屬于鉗位器材，鉗位電壓更穩。常作為靜電防護器材，也能夠壓敏電阻、氣體放電管合作運用，作為分級防護開釋浪涌能量。

四、X電容
X電容作為安規電容，跨接在L、N線之間，用于濾除電源差模攪擾。其體積較大，但答應紋波電流較高，且耐壓高。依據不同的應用能夠挑選X1、X2或X3電容。比如常用的X2電容，能夠用于電網瞬態電壓≤2.5KV的地方。

五、Y電容
Y電容一般會一般跨接在一次電路和二次電路之間或一次電路和維護地之間，以濾除共模噪聲。其容量一般較小以滿意漏電流要求。

Y電容能夠分為Y1、Y2、Y3、Y4等級，關于不同的等級能接受不同的脈沖電壓，且要求在電氣和機械性能等方面有滿足余量，避免呈現擊穿短路現象，危殆人身安全。

六、差模電感
一般用于濾除低頻攪擾。在差模浪涌測驗時，會存儲一部分能量并隨即開釋。在輸出端靜電實驗時，也會有相同效果，如果將差模電感放在整流橋后，要小心其能量開釋時產生的高壓將整流橋損壞。

七、共模電感
共模電感一般用于濾除高頻攪擾。在共模浪涌測驗時，能夠在繞組上并聯鉗位器材或增加放電齒，避免拉弧影響電路正常作業。別的，兩繞組間的不完全耦合會形成差模電感。

八、熱敏電阻NTC
為防止冷機發動，沖擊電流過大的問題，一般在前級電路中加入NTC。若NTC放在鉗位器材和保險絲之間，差模浪涌測驗或許將其燒毀。若放置在鉗位器材后面，保險絲有或許燒斷，因而，不能選用熔斷時刻太快、電流太小的保險絲。

九、實例

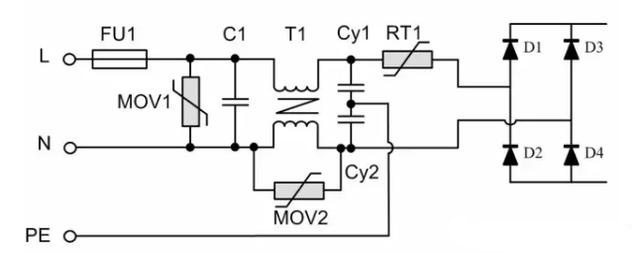

以AC-DC開關電源浪涌實驗為例，當共模電壓6KV加在ACL-PE或ACN-PE上時，其路徑等效為一個內阻約12Ω的電壓源與共模電感、Y電容串聯。因Y電容選用了Y1等級，其耐壓較高，浪涌能量不足以使其損壞，因而僅需確保PE布線與其他布線堅持一定間距即可。

但是測驗時，共模電感兩端的高壓或許引起飛弧，若其他器材接近或許會被影響。因而在其上并聯了壓敏電阻限制其電壓，從而起到滅弧的效果。若考慮本錢，也能夠考慮運用放電齒。

AC-DC開關電源浪涌實驗

別的，還能夠考慮用氣體放電管合作壓敏電阻等方式來設計抗浪涌電路。

十、總結
以上，簡略介紹了開關電源EMC外圍電路常用元器材。依據產品的需求，EMC外圍電路還或許進行相應的修改，承認選型后應進行相應的實驗。當然，根本的選型依據還是得遵循的，不然或許呈現僅實驗樣品滿意實驗要求，一旦產品批量生產就呈現各種問題。
